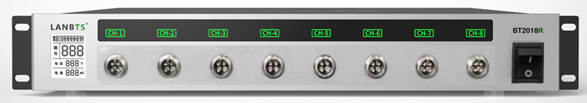

科研實驗室電池測試系統
經典四量程款BT-2018R
應用領域
大專院校、科研院所對扣式電池、小容量電池、模擬電池、電池材料、超級電容器等相關電化學方面的測試研究。
測試項目
充放電曲線、充放電效率、電池容量、比容量、循環壽命、容量衰減曲線、DCIR內阻、超級電容的漏電電流等參數。
電壓量程
充電電壓：0V-5V；放電電壓：-5V

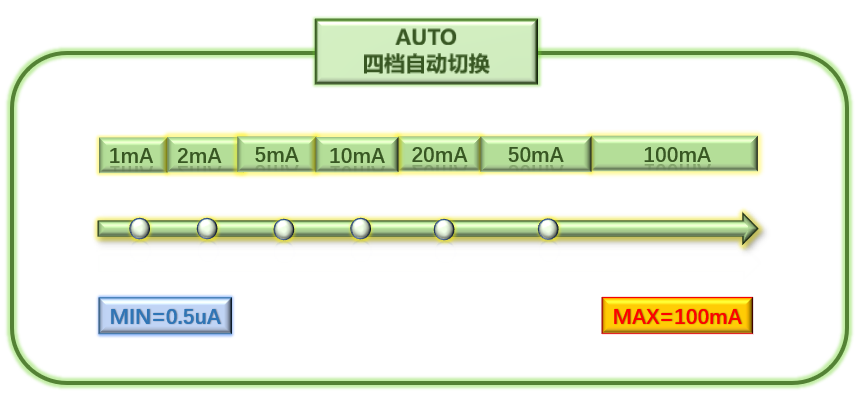

電流量程
四檔自動切換：量程一：1uA-0.1mA（±0.02% of FS）；量程二：0.1mA-1mA（±0.02% of FS）
量程三：1mA-10mA（±0.02% of FS）；量程四：10mA-100mA（±0.02% of FS）

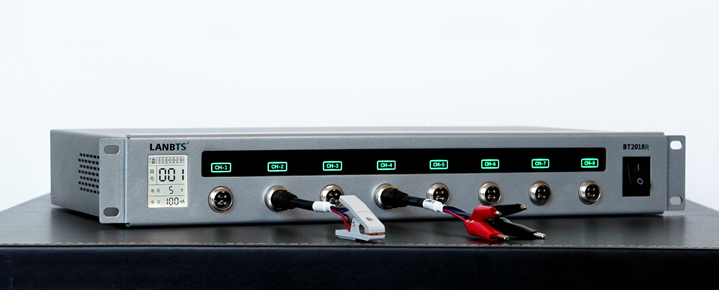

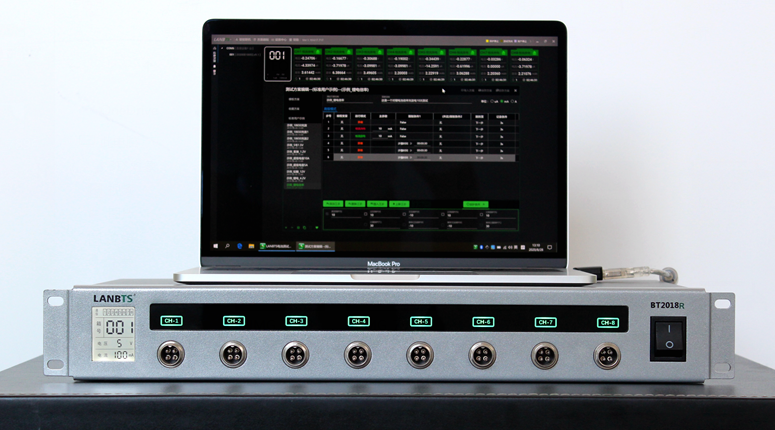

產品介紹
此款產品BT2018R（經典四量程款）是在早期的BT2001A和BT2016A基礎上不斷改進來的。產品外觀方面重新做了全新設計，厚度僅為7cm，每個機柜可放置20臺設備（160個通道），每臺設備新增加了一個定制液晶顯示屏，可顯示設備箱號、量程、通道號、通信狀態。
此款產品首次將AD/DA提升到24位/16位，精度達到了萬分之二，采樣速度由原來的3秒/條，提升到了10條/秒。早期的產品經受了市場多年的考驗，得到了眾多高校及科研用戶的認可與贊美。我們沒有為此而滿足，一直根據市場需求，不斷對產品做進一步的改良來提升產品性能?，F(xiàn)將小微電流電池測試系統新舊產品做靜態對比如下：
LANBTS電池測試系統主要技術對照表
產品型號 | 市場上常規產品 | BT2018R（經典四量程款） |
產品外觀 |
|
|
焊接工藝 |
|
|
箱體結構 | 10臺/柜 | 20臺/柜 |
單片機 | 8051系列，8位 | ARM系列，32位，數據處理更快 |
顯示位數 | 5位有效數值 | 6位有效數字（×.×××××） |
量程檔 | 單量程，需配備多種量程設備 | 四量程，電流跨度大大增強，適合做倍率充放電測試 |
測試精度 | ±（0.1%RD+0.1%FS） | ±（0.02%RD+0.02%FS）國內最高精度 |
AD/DA控制 | 12位/8位，數據采樣速度：3秒/條 | 24位/16位，數據采樣速度：10條/秒 |
儀表放大器 | 單AD620儀表放大器 | 雙AD620儀表放大器，阻抗≥10GΩ（靜置狀態<0.1nA，停電狀態完全斷開） |
基準特性 | 采用電阻調節，隨溫度影響比較大 | 美國專用基準集成芯片；溫度系數：5ppm/℃（最大值） |
散熱方式 | 風冷（全速，噪聲大） | 風冷（隨溫度控制轉速，噪聲小） |
設備信息標識 | 手寫標記 | 3寸LCD顯示屏（箱號、電壓/電流量程、通信狀態等） |
工作狀態 | 一種狀態顯示（紅色） | 三種顏色，當前工作狀態一目了然 |
通信方式 | 串口RS232，信號衰減厲害 | USB/RS485，采用光電隔離技術 |
通信波特率 | 9600bps；可接入160CH/電腦 | 19200bps；最多可接入2048CH/電腦 |
控制軟件 | C++平臺開發，WIN95風格 | C#平臺開發，WIN10風格，適應現在流行操作習慣 |
軟件界面 | 層次較多，操作復雜 | 多個窗口集合在同一個窗口中，一目了然 |
模式編輯特性 | 手動填入?yún)?shù) | 根據運行模式智能判斷邏輯關系，提示錯誤操作，并自動填入主參數及截止條件參數，也可手動修改 |
測試方案特性 | 所有測試方案只能用一個文件保存 | 方案腳本獨立(可任意拷貝、創建、修改、刪除等) |
DCIR測試 | 不支持 | 支持定點進行DCIR的計算 |
運行模式 | 恒流充/放、靜置、恒壓充、 | 靜置、恒流充/放、恒壓充/放、恒阻放電、恒功率充/放、倍率充/放、限流恒壓/限壓恒流 |
測試方案 | 不可編輯，只能共用一個文件打包保存 | 方案腳本獨立(可任意拷貝、創建、修改、刪除等) |
軟件更新 | 不支持后臺更新 | 上位機軟件/下位機程序都支持網絡后臺更新推送 |

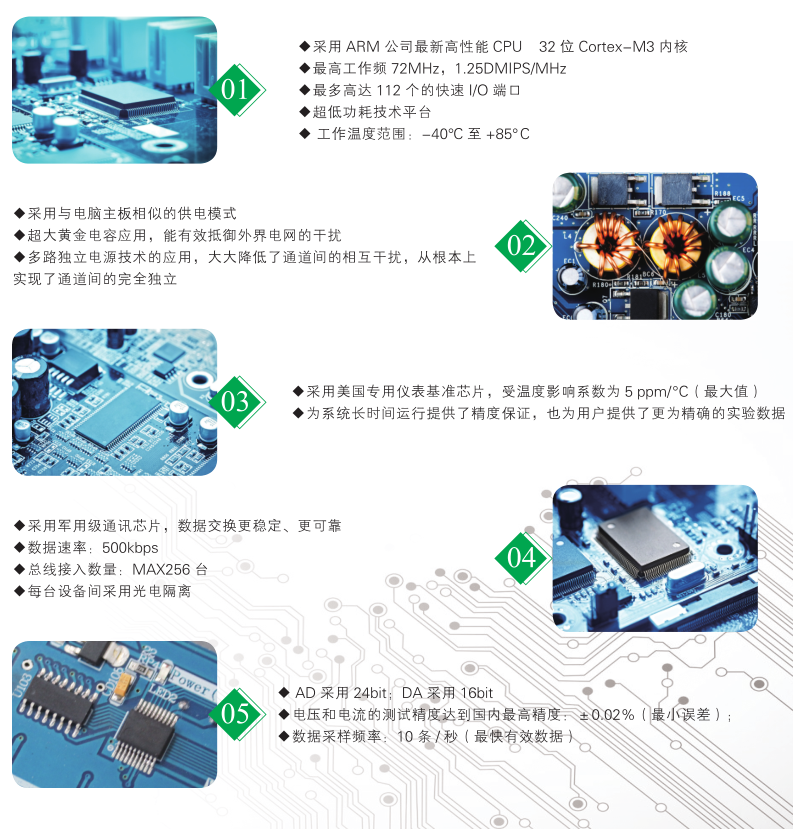

多項先進技術應用
湖北省計量測試技術研究院檢測報告

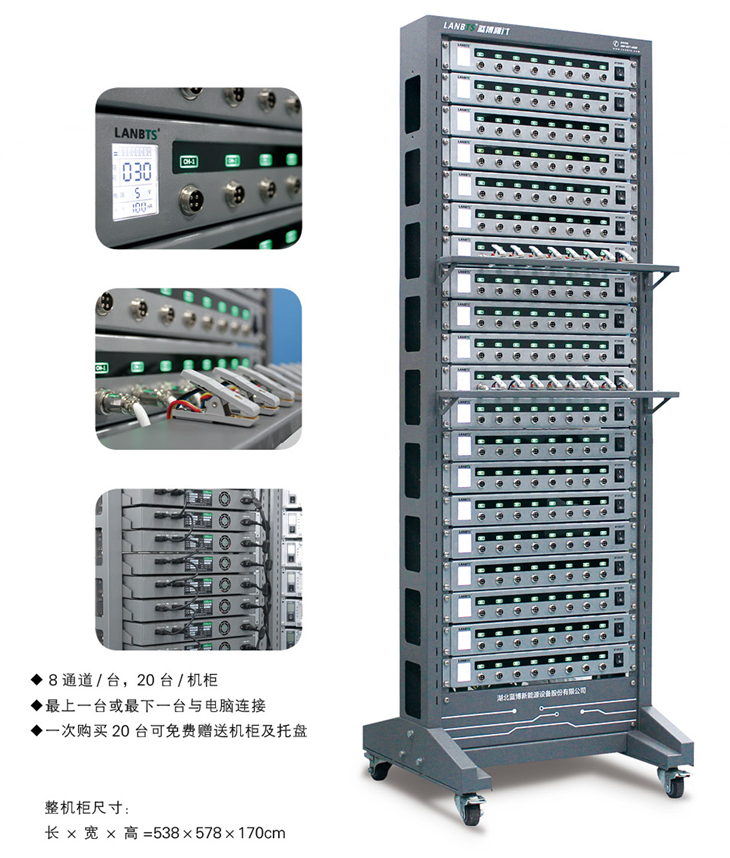

20臺（160通道）設備組合圖
用戶現場使用中
恒溫箱一體機
強大的控制軟件及數據分析軟件
LANBTS電池測試系統控制軟件和數據分析軟件借鑒了國外同類產品的優點，結合國內用戶的使用習慣，我們做了全新的開發。軟件采用.NET架構，WIN10風格、平面化設計、運算速度更流暢，數據處理更強大，而且測試方案可編輯等特點。

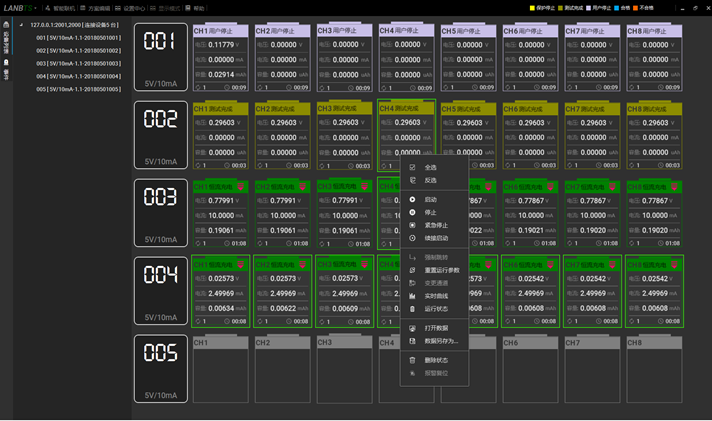

LANBTS控制軟件界面

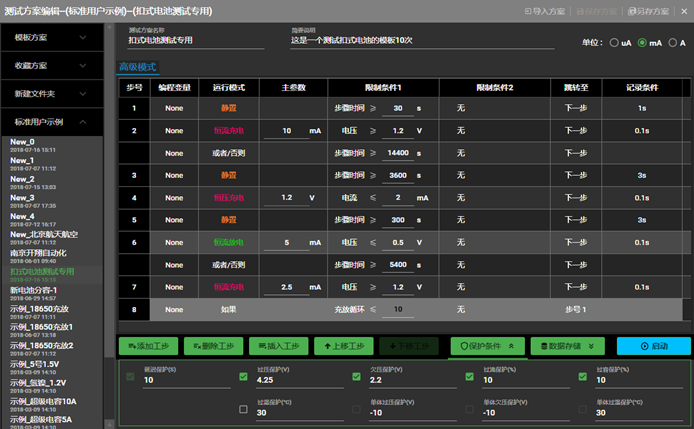

測試方案編輯界面
LANBTS軟件功能設置界面

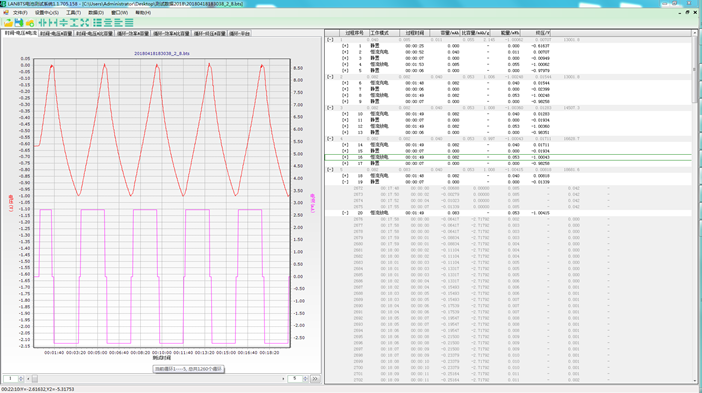

LANBTS軟件數據分析界面
科研實驗室電池測試系統
三款產品技術參數
產品圖 |
|
|
| |
型 號 | BT-2018R（經典四量程款） | BT-2018A（精致四量程款） | BT-2018AS（測試艙四量程款） | |
產品尺寸 | 長×寬×高 45cm×24cm×7cm | 長×寬×高 45cm×29cm×7cm | 長×寬×高 45cm×29cm×10cm | |
組合數量 | 20臺/機柜，配有夾具托盤 | 20臺/機柜，配有夾具托盤 | 10臺/機柜 | |
箱體結構 | 鍍鋅板材質，噴塑處理工藝 | 面板采用純鋁材質，表面噴沙處理工藝 | ||
指示燈 | 雙色LED指示 三種狀態顏色 | 七彩燈圈設計（充電為紅色、放電為綠色、靜置橙色、測試完成為白色、保護停止為黃色等）與控制軟件狀態信息顏色一致 | ||
基本參數 | 輸入電源 | 單相AC 220V ±10% / 50Hz；25W | ||
交流阻抗 | ≥10MΩ | |||
電 壓 | 電壓范圍 | 充電電壓：0V-5V；放電電壓：-5V | ||
電壓精度 | 實際控制精度：±0.02% of FS；穩定度：±0.02% of FS | |||
恒壓截止電流 | ≤5uA | |||
電 流 | 自動切換 | 量程一1uA-0.1mA（±0.02% of FS）；量程二0.1mA-1mA（±0.02% of FS） 量程三1mA-10mA（±0.02% of FS）；量程四10mA-100mA（±0.02% of FS） | ||
電流精度 | 實際控制精度：±0.02% of FS；穩定度：±0.02% of FS | |||
充/放電 | 充電模式 | 恒流充電 /恒壓充電 /倍率充電/ 恒功率充電/恒壓限流充電/脈沖充電 | ||
放電模式 | 恒流放電/恒壓放電/恒阻放電/倍率放電/恒功率放電/恒壓限流放電/脈沖放電 | |||
限制條件 | 電壓、電流、相對時間、容量、-△V、倍率電流，容量統計C1,時間統計T1,計數器N1,計數器N2 | |||
記 錄 | 記錄條件 | 時間變化△t：50ms---3600S 電壓變化△U：0.001mV---5V 電流變化△I：0.001mA—100mA | ||
記錄頻率 | 最高記錄頻率20Hz | |||
測試事件記錄 | 如：運行、停止、保護信息、參數重置、通道變更、在線校準等事件記錄 | |||
循 環 | 循環次數 | 1-99999次 | ||
循環嵌套 | 具有嵌套循環功能，最大支持3層嵌套 | |||
保 護 | 運行保護 | 支持停電保護、通訊間斷保護、電腦死機保護、系統死機保護 | ||
保護條件 | 延遲保護、過壓、欠壓、過流、過容、過溫、單體過壓、單體欠壓 | |||
報警方式 | 測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息 | |||
硬件特性 | 通道特性 | 8通道/臺，可獨立編程，互不干擾 | ||
控制方式 | 恒流源與恒壓源采用雙閉環結構，高精度線性調整 | |||
輸入阻抗 | ≥10GΩ（靜置狀態下漏電流<0.1nA，停電狀態下電池與設備完全斷開） | |||
基準特性 | 采用美國專用基準集成芯片；溫度系數：5ppm/℃（最大值） | |||
AD/DA | AD：24bit；DA：16bit | |||
屏顯信息 | 3寸LCD（箱號、電壓量程、電流量程、通信狀態、通道號等）亮度可調節 | |||
通訊方式 | USB/RS485，采用光電隔離技術，最多接入256臺 | |||
散熱方式 | 風冷，風機轉速支持程控、溫控、全速三種模式可選 | |||
接入方式 | 四線制、支持三電極測量、扣式夾具、鱷魚夾具等（用戶可選） | |||
軟件特性 | 軟件風格 | C#平臺開發，WIN10風格，平面化設計，適應現在流行操作習慣 | ||
軟件語言 | 支持在線切換中/英文 | |||
測試方案特性 | 方案腳本獨立(可任意拷貝、創建、修改、刪除等)、循環控制,數據分析,數據庫集中管理,實時曲線、曲線比較等 | |||
工步編輯特性 | 根據運行模式智能判斷邏輯關系，提示錯誤操作，并自動填入主參數及截止條件參數，也可手動修改 | |||
模式操作特性 | 啟動、停止、續接啟動、強制跳轉、參數重置、變更通道等 | |||
DCIR測試 | 支持定點進行DCIR的計算 | |||
超級電容器 | 具備超級電容器測試功能，測試結果直接以“法拉F”為單位，可測漏電電流 | |||
顯示分辨率 | 6位有效數字（×.×××××） | |||
數據展現方式 | 座標曲線（X、Y座標可自定義）、圖形、數據列表（過程、明細分層） | |||
數據導出 | 可導成EXCEL、TXT、圖形（可指定工步或指定循環導出） | |||
數據另存 | 支持單個或多個數據另存，多個數據另存自動新建文件夾，文件名自動加入啟動時間及箱號和通道號，便于數據管理 | |||
軟件升級 | 支持網絡遠程推送，在線升級 | |||
說 明：
1、 起訂數量為1臺，一次購買20臺贈送機架1個；
2、 包裝為紙箱，內襯珍珠棉；
3、 采用特快專遞，送貨上門運輸方式；
4、 配件包括：軟件、電源線、USB通信線、電池夾具、裝箱清單等。
